產品概述
以太網模塊使用10/100M自適應RJ45接口，支持基于TCP/IP的X-NET和MODBUS TCP通訊協議。豐富了自動化系統間的鏈接通訊方式，配套DCS系統的連接方式，打破傳統工作自動化系統的孤島狀態。主要監控方式有XC/XD系列PLC編程工具軟件、網站、APP、Kingview、Wincc等。

功能說明
(1) 實現靈活的分布式自動化結構，簡化系統管理。
(2) 通過RJ45標準接口進行以太網訪問，基于標準TCP/IP協議進行通訊。
(3) 通過工業以太網，實現系統遠程編程，監控和診斷，以節省時間和經費。
(4) 通過以太網存儲和操縱數據信息，為簡化過程數據的處理和歸檔打下基礎。
(5) 可使以太網與自動化控制設備互相通訊，使得這些設備可用于復雜的系統中。
(6) 高性價比并以簡單形式將以太網連接到所有自動化的設備和層次。
(7) 易于維護，支持簡單的用戶友好診斷功能。

產品特點

內網可達4個主站同步監控

支持同時內、外網監控

支持MODBUS TCP用于連接組態軟件

T-BOX支持MODBUS TCP主/從模式

TBOX采用24V直流供電

支持RS232C/RS485串口連接方式

提供運行狀態信號燈指示功能

以太網PLC采用10/100M自適應以太網口

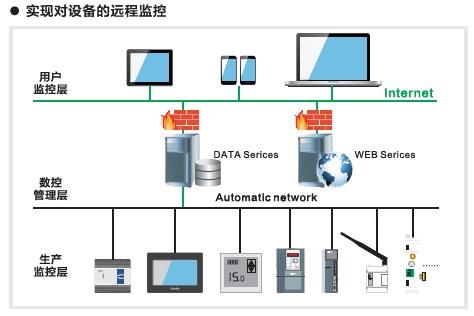

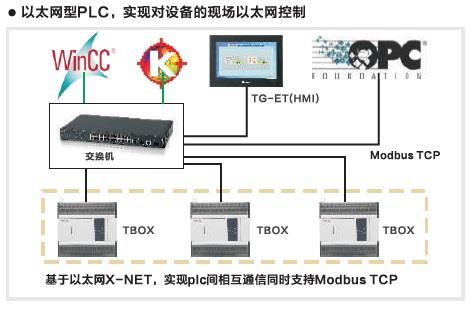

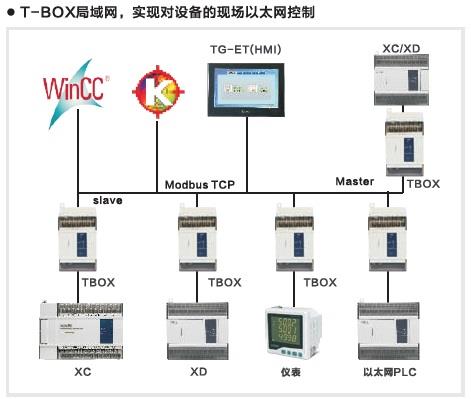

典型應用拓?fù)鋱D

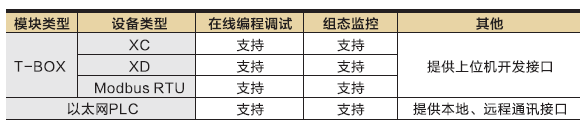

與PLC的適配關系

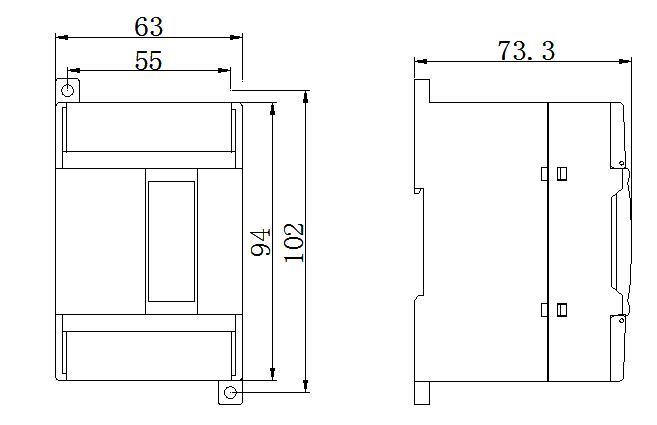

外觀尺寸圖（單位：mm）
