產品特點

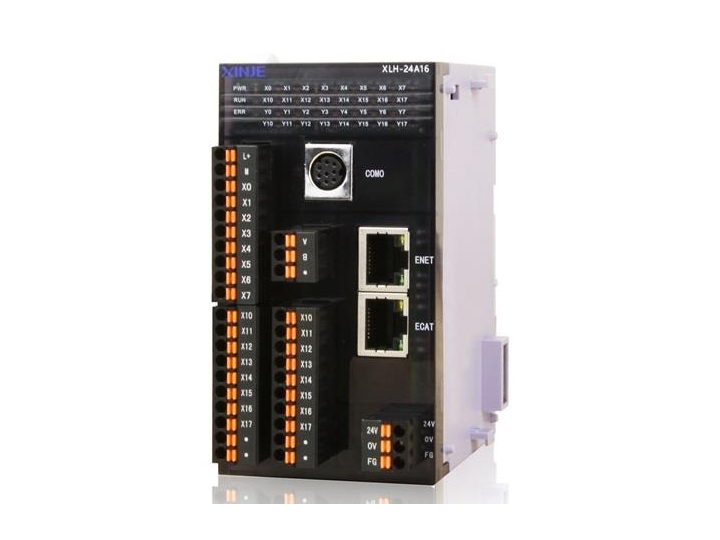

XLH系列EtherCAT總線型PLC，包含24點規格。
支持以太網通訊和EtherCAT運動總線
基本指令處理速度0.02 us ~0.05us，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）
電源規格：DC24V
支持高速計數（高達80KHz）、4軸脈沖輸出（高達100KHz）等特殊功能
標配2個RJ45口（Ethernet*1+EtherCAT*1)、1個232口、1個485口
支持1~16個XD系列擴展模塊，1個左擴展ED模塊。
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器 混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器 混合輸出 |
||
|
NPN型 |
- |
- |
- |
- |
XLH-24A16 |
- |
12點 |
12點 |
|
- |
- |
- |
- |
XLH-24A16L |
- |
12點 |
12點 |
|
注意：PNP型PLC可定制。
功能配置表
×不支持 √支持
|
系列及 點數 |
USB口 |
232口 |
485口 |
以太 網口 |
擴展 模塊 |
擴展 BD板 |
左擴展ED模塊 |
高速計數 路數 |
脈沖輸 出路數 （T/RT型） |
外部 中斷 |
EtherCAT通訊節點 |
|
|
遞增 模式 |
AB相 |
|||||||||||
|
XLH-24A16 |
× |
1 |
1 |
2 |
16個 |
× |
1個 |
4 |
4 |
4 |
10 |
16 |
|
XLH-24A16L |
× |
1 |
1 |
2 |
16個 |
× |
1個 |
4 |
4 |
4 |
10 |
16 |
注意：所有機型均標配時鐘功能。
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~55℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
COM1口 |
RS232，連接上位機、人機界面編程或調試 |
|
COM2口 |
RS485，連接智能儀表、變頻器等 |
|
通訊口3 |
用于連接左擴展ED模塊 |
|
通訊口4 |
RJ45，TCP/IP協議，可實現基于以太網的X-NET通訊、MODBUS-TCP通訊、自由格式通訊 |
|
通訊口5 |
RJ45，支持EtherCAT總線控制 |
|
安裝 |
可用M3的螺絲固定或直接安裝在的導軌上 |
|
接地（FG） |
第三種接地（不可與強電系統公共接地） |
性能規格
|
項目 |
規格 |
||
|
程序執行方式 |
循環掃描方式 |
||
|
編程方式 |
指令、梯形圖并用 |
||
|
處理速度 |
0.02us ~0.05us |
||
|
停電保持 |
使用FlashROM |
||
|
用戶程序容量※1 |
2MB |
||
|
I/O 點數 ※2 |
總點數 |
24點 |
|
|
輸入點數 |
12點 X0~X13 |
||
|
輸出點數 |
12點 Y0~Y13 |
||
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||
|
內部線圈（M、HM） |
270000點 |
M0~M199999【HM0~HM19999】※5 |
|
|
特殊用※6 SM0~SM49999 |
|||
|
流程（S） |
22000點 |
S0~S19999【HS0~HS1999】※5 |
|
|
定時器（T） |
點數 |
22025點 |
T0~T19999【HT0~HT1999】※5 |
|
精確定時 ET0~ET24 |
|||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
||
|
計數器（C） |
點數 |
22040點 |
C0~C19999【HC0~HC1999】※5 |
|
高速計數器 HSC0~HSC39 |
|||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||
|
數據寄存器（D） |
650000字 |
D0~D499999【HD0~HD49999】※5 |
|
|
特殊用※6 SD0~SD49999【HSD0~HSD49999】※5 |
|||
|
FlashROM寄存器（FD） |
131072字 |
FD0~FD65535 |
|
|
特殊用※6 SFD0~SFD65487 |
|||
|
特殊保密寄存器 FS0~FS47 |
|||
|
WAIT指令專用線圈 |
32點 |
SEM0~SEM31 |
|
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||
|
口令保護 |
6位長度ASCII |
||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||
注釋：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱指令篇附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。

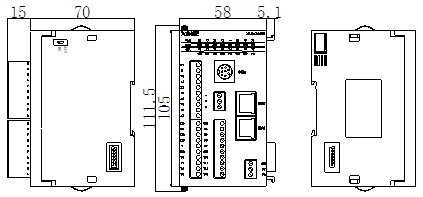

外觀尺寸圖（單位：mm）
24點外觀尺寸圖：
