產品特點

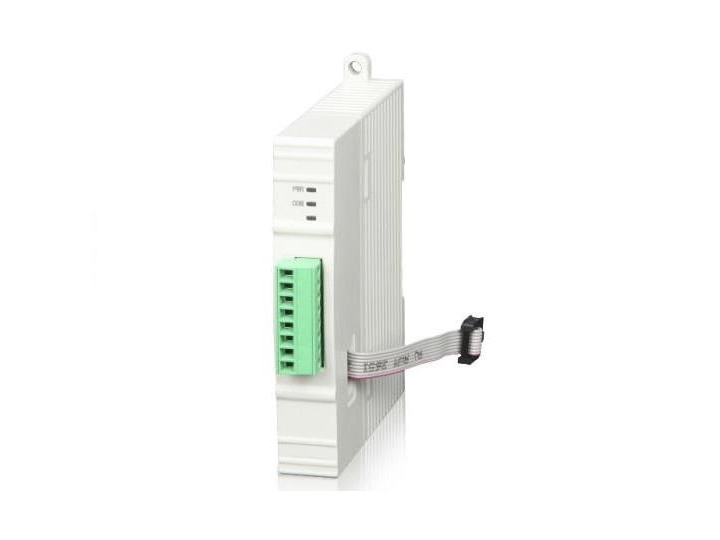

XD系列PLC適配模擬量輸入左擴展模塊，包含4點規格。
XD系列PLC一般可擴展1個ED模塊。
電源規格：DC24V
4路12位高精度模擬量輸入
模擬量輸入類型：電壓、電流
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
模擬量輸入點數 |
4 |
|
3： |
指代模擬量輸入 |
AD |
|
4： |
模擬量輸入類型 |
A：輸入全部為電流型 |
|
|
|
V：輸入全部為電壓型 |
|
5： |
指代ED模塊 |
ED |
型號一覽表
|
型 號 |
功 能 |
|
XD-4AD-A-ED |
4通道模擬量輸入模塊（12bit）； 電流輸入（0~20mA、4~20mA） |
|
XD-4AD-V-ED |
4通道模擬量輸入模塊（12bit）； 電壓輸入（0~5V、0~10V） |
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
電壓輸入 |
電流輸入 |
|
4AD-V-ED |
4AD-A-ED |
|
|
模擬量輸入范圍 |
0~5V,0~10V |
0~20mA,4~20mA |
|
最大輸入范圍 |
±15V |
0～40mA |
|
數字輸出范圍 |
12位二進制數（0~4095） |
|
|
分辨率 |
1/4095（12Bit） |
|
|
綜合精確度 |
1% |
|
|
轉換速度 |
10ms/通道 |
|
|
模擬量用電源 |
DC24V±10%，150mA |
|

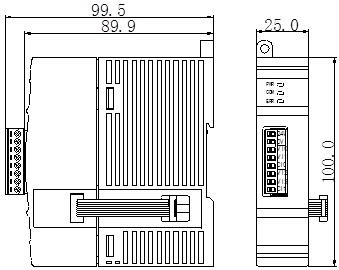

外觀尺寸圖（單位：mm）
