產品特點

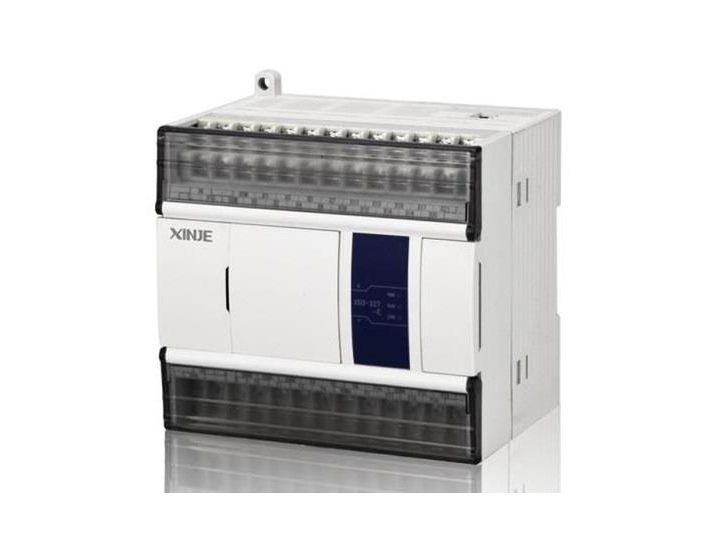

XD5E系列以太網PLC，包含24、30、48、60點規格。
兼容XD5的所有功能，支持以太網通訊
速度是XC系列的12倍，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）、繼電器（R）
電源規格：AC220V、DC24V
支持X-NET現場總線功能
支持高速計數（高達80KHz）、2~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能
支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
||
|
NPN型 |
XD5E-24R-E |
XD5E-24T-E |
- |
XD5E-24R-C |
- |
- |
14點 |
10點 |
|
XD5E-30R-E |
XD5E-30T-E |
- |
- |
XD5E-30T-C |
- |
16點 |
14點 |
|
|
- |
XD5E-30T4-E |
- |
- |
XD5E-30T4-C |
- |
16點 |
14點 |
|
|
XD5E-48R-E |
XD5E-48T-E |
- |
- |
- |
- |
28點 |
20點 |
|
|
XD5E-60R-E |
XD5E-60T-E |
- |
- |
- |
- |
36點 |
24點 |
|
|
- |
XD5E-60T4-E |
- |
- |
XD5E-60T4-C |
- |
36點 |
24點 |
|
|
- |
XD5E-60T6-E |
- |
- |
XD5E-60T6-C |
- |
36點 |
24點 |
|
|
- |
XD5E-60T10-E |
- |
- |
XD5E-60T10-C |
- |
36點 |
24點 |
|
|
PNP型 |
- |
- |
- |
- |
XD5E-30PT-C |
- |
16點 |
14點 |
|
- |
XD5E-30PT4-E |
- |
- |
- |
- |
16點 |
14點 |
|
|
- |
XD5E-60PT6-E |
- |
- |
- |
- |
36點 |
24點 |
|
|
- |
- |
- |
- |
XD5E-60PT10-C |
- |
36點 |
24點 |
|
注意：PNP型PLC為定制機型。
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
PORT1口 |
RS232，連接上位機、人機界面編程或調試 |
|
PORT2口 |
RS485，連接智能儀表、變頻器等 |
|
以太網口 |
RJ45，連接上位機、監控，與局域網內的其他設備通訊 |
|
安裝 |
可用M3的螺絲固定或直接安裝在的導軌上 |
|
接地（FG） |
第三種接地（不可與強電系統公共接地） |
性能規格
|
項 目 |
規 格 |
||||||
|
程序執行方式 |
循環掃描方式 |
||||||
|
編程方式 |
指令、梯形圖并用 |
||||||
|
處理速度 |
0.05us |
||||||
|
停電保持 |
使用FlashROM及鋰電池（3V紐扣電池） |
||||||
|
用戶程序容量※1 |
1MB |
||||||
|
I/O 點數 ※2 |
總點數 |
24點 |
30點 |
48點 |
60點 |
||
|
輸入點數 |
14點X0~X15 |
16點X0~X17 |
28點 X0~X33 |
36點 X0~X43 |
|||
|
輸出點數 |
10點Y0~Y11 |
14點Y0~Y15 |
20點 Y0~Y23 |
24點 Y0~Y27 |
|||
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||||||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||||||
|
內部線圈 （M、HM） |
87000點 |
M0~M69999【HM0~HM11999】 |
|||||
|
特殊用※6 SM0~SM4999 |
|||||||
|
流程（S） |
9000點 |
S0~S7999【HS0~HS999】 |
|||||
|
定時器（T） |
點數 |
7000點 |
T0~T4999【HT0~HT1999】 |
||||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
||||||
|
計數器（C） |
點數 |
7000點 |
C0~C4999【HC0~HC1999】 |
||||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||||||
|
數據寄存器（D） |
100000字 |
D0~D69999【HD0~HD24999】 |
|||||
|
特殊用※6 SD0~SD4999 |
|||||||
|
FlashROM寄存器 （FD） |
14192字 |
FD0~FD8191 |
|||||
|
特殊用※6 SFD0~SFD5999 |
|||||||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||||||
|
口令保護 |
6位長度ASCII |
||||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||||||
注釋?zhuān)?
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
功能配置表
×不支持 √支持
注意：所有機型均標配時鐘功能。
外觀尺寸圖（單位：mm）
XD5E-24/30/30T4：
XD5E-48/60/60T4/60T6/60T10：
